液壓缸方形密封圈的標準尺寸型號和公差規格表GB-T15242.1-1994
來源：廣東東晟密封科技有限公司 - www.dreamgrimm.cn更新時間：2016-11-19
本液壓缸活塞方形同軸密封圈的標準件是安規定的液壓缸活塞和活塞桿動密封裝置用的方形和階梯形密封圈的二個同軸密封圈的型式（型號）、標準尺寸及公差規格表的。東晟密封圈告訴您此密封件標準更適用于以液壓油為工作介質：壓力≤40MPa、速度≤5m/s、溫度范圍為-40~+200℃的往復運動型液壓氣缸活塞和活塞桿（柱塞）的密封件、密封圈、油封等。
此密封圈標準也更適合用于O型橡膠密封圈為彈性體的同軸密封圈，更加適用于其他（其他密封件、密封圈、油封）截面型式的橡膠密封圈或橡塑密封圈為彈性體的同軸密封圈的哦！
那么，我們來看液壓缸活塞方形同軸密封圈的標準件都有引用什么標準？他的尺寸型號及公差規格表是有什么要求的呢？密封件結構是怎么樣的呢？
一、引用密封件標準號為:
GB 2348 液壓撥動系統及密封元件，缸內徑及活塞桿外徑；
GB 3452.1 液壓氣動用O型橡膠密封圈尺寸型號系列及公差規格表；
GB 15242.3 液壓缸活塞和活塞桿動密封裝置用同軸密封圈安裝溝槽尺寸型號系列和公差規格表；
二、液壓缸方形密封圈的標準尺寸型號和公差規格表：
液壓缸方形密封圈的標準尺寸型號和公差規格表（表1）。
|
密封圈規格型號 |
D H9 |
d H9 |
D1 |
d1 |
d2 |
||
|
公稱尺寸 |
公差 |
||||||
|
DSH0160 |
16 |
11 |
16 |
+0.30 +0.20 |
11 |
1.80 |
|
|
DSH0160B |
8.5 |
8.5 |
2.65 |
||||
|
DSH0200 |
20 |
15 |
20 |
15 |
1.80 |
||
|
DSH0200B |
12.5 |
12.5 |
2.65 |
||||
|
DSH0250 |
25 |
17.5 |
25 |
17.5 |
2.65 |
||
|
DSH0250B |
14 |
14 |
3.55 |
||||
|
DSH0250C |
15 |
15 |
3.55 |
||||
|
DSH0320 |
32 |
24.5 |
32 |
24.5 |
2.65 |
||
|
DSH0320B |
21 |
21 |
3.55 |
||||
|
DSH0320C |
22 |
22 |
3.55 |
||||
|
DSH2800 |
(280) |
259 |
280 |
+0.60 +0.50 |
259 |
7.00 |
|
|
DSH2800B |
255.5 |
255.5 |
7.00 |
||||
|
DSH2800C |
250 |
250 |
△ |
||||
|
DSH3200 |
320 |
299 |
320 |
299 |
7.00 |
||
|
DSH3200B |
295.5 |
295.5 |
7.00 |
||||
|
DSH3200C |
290 |
290 |
△ |
||||
|
DSH3600 |
(360) |
339 |
360 |
+0.80 +0.70 |
339 |
7.00 |
|
|
DSH3600B |
335.5 |
335.5 |
7.00 |
||||
|
DSH3600C |
330 |
330 |
△ |
||||
|
DSH4000 |
400 |
375.5 |
400 |
375.5 |
7.00 |
||
|
DSH4000B |
370 |
370 |
△ |
||||
|
DSH4000C |
360 |
360 |
△ |
||||
|
DSH4500 |
450 |
425.5 |
450 |
425.5 |
7.00 |
||
|
DSH4500B |
420 |
420 |
△ |
||||
|
DSH4500C |
410 |
410 |
△ |
||||
|
DSH5000 |
500 |
475.5 |
500 |
+0.80 +0.70 |
475.5 |
7.00 |
|
|
DSH5000B |
470 |
470 |
△ |
||||
|
DSH500C |
460 |
460 |
△ |
||||
|
密封件的參數單位代號都代表什么？ |

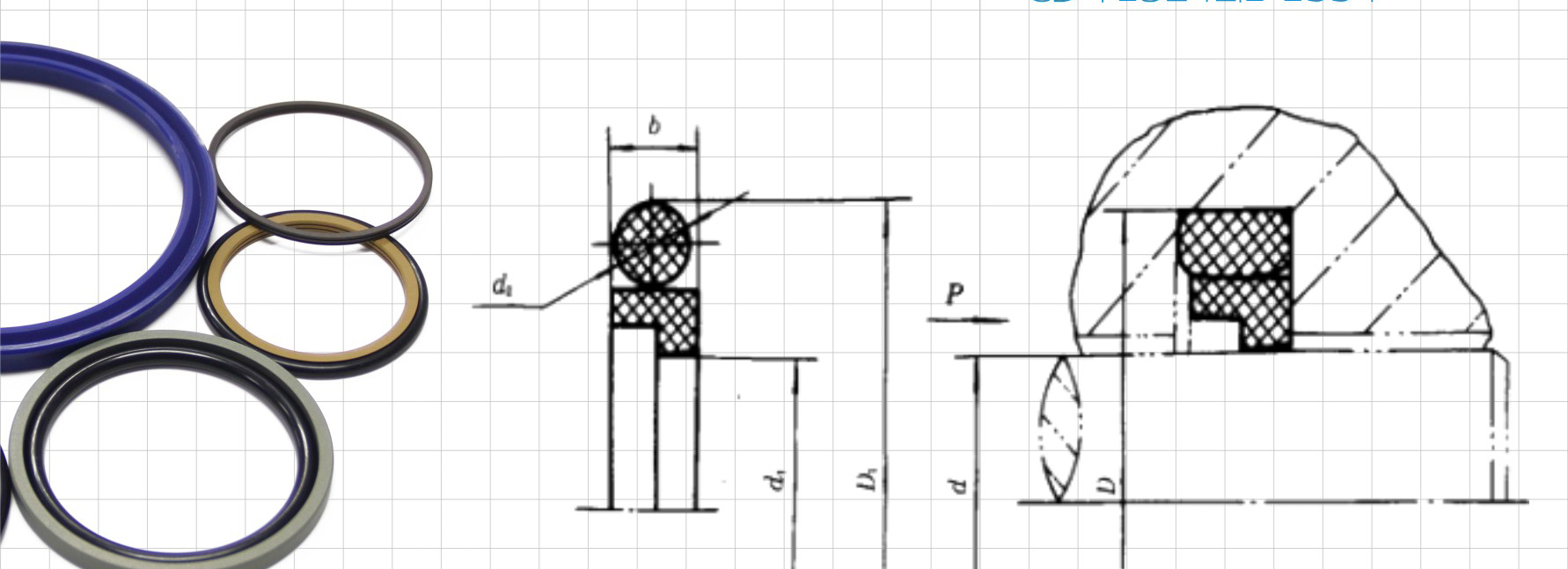

D1-同軸密封圈的公稱外徑； d1-同軸密封圈的公稱內徑； D-液壓氣缸密封圈內徑（活塞桿密封圈溝槽底徑）； d-活塞桿直徑（或活塞密封圈溝槽底徑）； d2-O型橡膠密封圈的寬度； TF-方形同軸密封圈； FJ-階梯形同軸密封圈； |
||||||
注：1.帶“（ ）”的為液壓缸橡膠密封圈的缸內徑為非優先選用的。
2.“△”表示所用的彈性體橡膠密封圈結構的尺寸由用戶與密封件生產廠協商而定的。
1）所有參數標準尺寸型號、公差規格只能作為參考，請按實際情況為準！
