車削密封件尺寸不符?采購必看的測量避雷手冊!

來源:廣東東晟密封科技有限公司更新時間:2025-05-15

車削密封件尺寸精度直接關系密封效果,但市場抽檢顯示公差超標率達29%。采購時需重點控制三項核心尺寸:內徑(ID)、外徑(OD)和截面直徑(CS)。某液壓設備制造商因忽略CS尺寸檢測,導致車削密封件過盈量不足,系統壓力15MPa時泄漏量達120ml/min,遠超50ml/min的行業上限。建議使用激光測徑儀,精度需達±0.01mm,避免傳統卡尺的測量誤差。

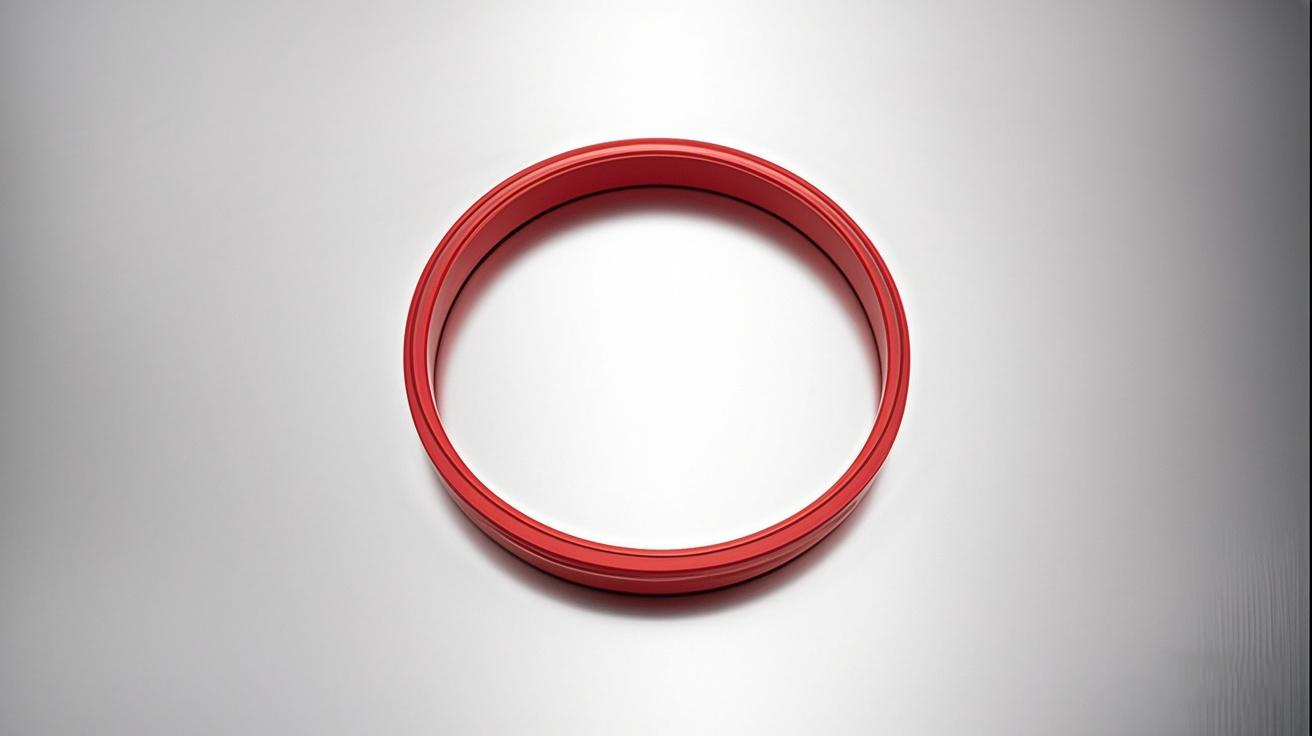

車削V型組合密封圈

車削密封件的溫度尺寸系數不可忽視。丁腈橡膠材料在100℃工況下膨脹率約1.2%,氟橡膠則達1.8%。某電廠檢修案例顯示,未考慮熱膨脹的車削密封件,在高溫運行時外徑增大1.5mm,造成密封槽擠壓變形。正確做法是索取廠商的CTE(熱膨脹系數)數據,按公式△D=α·D·△T計算工作溫度下的實際尺寸,其中α為材料系數,D為基準尺寸,△T為溫差。



車削密封件的壓縮率設計關乎密封性能。理想壓縮率為15-30%,某汽車發動機廠實測數據顯示:壓縮率<10%時泄漏風險增加4倍,>35%則摩擦阻力飆升導致密封件快速磨損。計算公式為:壓縮率=[(d0-d1)/d0]×100%,其中d0為密封件自由狀態截面高度,d1為安裝后截面高度。測量時應使用數顯厚度儀,在標準壓力(通常0.3MPa)下讀數,避免手工測量誤差。



車削密封件的形位公差常被低估。高端設備要求圓度誤差0.05mm,某航天企業因采購未標注圓度的車削密封件,導致液氧管路泄漏,損失超2000萬。建議在采購合同中明確:徑向跳動≤0.1mm、端面平行度≤0.08mm、表面粗糙度Ra0.8μm。對于關鍵部位,可要求供應商提供三坐標檢測報告,確保車削加工精度符合ASME B46.1標準。
